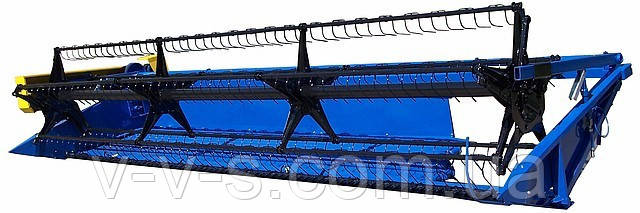

Жатка ЖВН-6У.
Жатка валкова навісна РВН-6У (-01, -02) призначена для скошування зернових, колосових і круп'яних культур за роздільного способу прибирання з укладанням скошеної маси в одинарний валок. Використовується у всіх ґрунтово-кліматичних зонах. Жатка РВН-6У може використовуватися як прокіс, обкіска та для укладання здвоєних валків, для чого на лівій боковині передбачений відвідний щит.
Агрегування:
Жатка ЖВН-6У навішується на комбайни СК-5М «Нива», «Нива Ефект», «Єнісей-1200» (випуску до 01.01.2003г). СКД-5 «Сибіряк» безпосередньо на похилу камеру комбайна, не викликаючи цим демонтажу основних вузлів. Модель РВН-6У -01/-02 є модифікацією серійної жатки ШВН-6У і повністю підготовлена для агрегатування з самохідними шасі косилок-плющів КПС-5Г, КПС-5Б, Д-101 та енергозасобу Е301-304. Відрізняється від базової моделі системою навішування та наявністю проміжного передавання.
Відмітні риси жатки ШВН-6У від жаток ЖВН-6Б, ЖВН-6А й аналогічних жаток ШВН-6У інших виробників:
- Використана принципово нова безредукторна схема приводу транспортера та ножа різального апарату. Замість ненадійного редукторного приводу провідного вала транспортера застосована ремінна передача, що неабияк знижує ризик зупинки транспортної стрічки внаслідок заклинювання або зламання раніше застосовуваного редуктора, а також дає змогу заощаджувати на ремонте.
- Жатка РВН-6У може бути обладнана різальним апаратом типу SHUMACHER.
- Покращена конструкція шатуна та куліси приводу ножа та її кріплення.
- Застосований штампований сталевий варіатор приводу мотовіл із застосуванням підшипників кочення та сталевої зірочки. Привод ножа здійснюється від шатуна через коромисло з'єднане з головкою ножа та шатуном за допомогою підшипників ШС-25 замість сталевих щічок і сферичних пальців. У конструкцію шатуна введені 2 сайлент блока, що знижує ударні навантаження, що приходять на всю кривошипно-шатуну групу та кулісу, збільшуючи у такий спосіб термін експлуатації підшипників і вузлів. Вал коромисла надійно закріплений глушниками замість кронштейнів із аркуша.
- Жатка ЖВН-6У обладнана новим протинамотковим двоексцентриковим мотовілом, що повністю унеможливлює намотування рослинної маси.
- Неабияк посилено брус різального апарату, верхній пояс рами жатки ШВН-6У, боковини, балка мотовілу та інші її елементи, що підвищило надійність жатки ЖВН-6У.
- Розширювана в бік викидного вікна платформа гарантує якість формування валка та високу надійність протікання технологічного процесу.
- На жатці РВН-6У застосовується мотовіло універсальне, безшпрангельне, п'ятилопатеве з механізмом нахилу граблін, протинамоткове, що виключає намотування в місці з'єднання «променів грабліни» рослинної маси. На сапфі вала мотовілу встановлена запобіжно-обгінна муфта, що у разі критичних навантажень унеможливлює ламання мотовілу та полегшує його технічне обслуговування (можна прокручувати мотовіло за ходом його руху не докладаючи великих зусиль). Від правильного збирання та встановлення мотовілу на жатці ЖВН-6У, залежить його надійна робота та якість виконання технологічного процесу. Підтримання мотовілу виготовлені з труби 80 х 40 замість 60 х 30, що унеможливлює їх деформації.
- Замість ненадійного чавуного варіатора (недостатня якість литися, швидкий знос) застосований штампований зі сталевого листа з використанням підшипників кочення замість підшипників ковзання і зірочки зі сталі, що робить варіаторну групу більш надійною та довговічною, порівнюючи з попередніми моделями, використовуваними на жатах ЖВН-6А та ШВН-6Б.
- Відвідний щит на лівій боковині дає змогу прокоси та формувати здвоєні валки. Брус різального апарату набагато посилений, що виключає його деформацію.
- Верхній пояс жатки РВН-6У набагато посилений у зоні викидного вікна.
Технічні характеристики:
Ширина захоплення, м 6
Продуктивність, га/год 4,65
Маса, кг 1220
